Чтобы продлить срок службы асинхронного электродвигателя и снизить вероятность его перегрева или поломки, используют устройства плавного пуска, сокращенно — УПП. По-другому еще приборы называют софтстартерами.
Они управляют запуском мотора, удерживая ток и напряжение в безопасных пределах, контролируют его работу и остановку. Рассмотрим, в каких отраслях чаще всего используют УПП и расскажем о технических особенностях популярных моделей.
Что такое устройство плавного пуска?
УПП представляет собой электротехнический прибор, который в промышленном оборудовании и машинах выполняет следующие функции:
-
обеспечивает плавный запуск и медленное торможение двигателя;
-
уменьшает пусковые токи;
-
синхронизирует момент нагрузки с крутящим моментом электромотора.
При запуске электромотора стартовый ток превосходит номинальные параметры в 6–8 раз. Подобный скачок может привести к быстрой поломке оборудования или создать аварийную ситуацию на производстве.
Ранее пусковой момент снижали с помощью механических тормозов, специальных муфт или реакторов. УПП справляется с этой задачей намного эффективнее. Прибор подает ток на обмотки электродвигателя постепенно, начиная с нуля, и делает запуск и остановку мотора более медленными, что позволяет избежать рывков в механических узлах машин и гидроударов в трубах.
Где применяют УПП?
Устройства плавного пуска применяют для оборудования в различных отраслях:
-
Промышленности — широко используются в приводном оборудовании на производстве: конвейерах, вентиляторах.
-
Сельском хозяйстве — подходят для управления электродвигателями насосов, систем орошения, приводов сельскохозяйственных машин, вентиляции.
-
Нефтегазопереработке — применяются в компрессорах, станках, и другой технике для добычи полезных ископаемых.
УПП, благодаря своим функциональным особенностям, обеспечивают повышенную безопасность работы оборудования, увеличивают срок его службы и помогают экономить энергоресурсы предприятий.
Преимущества использования УПП
Устройство плавного пуска характеризуется следующими плюсами:
-
позволяет использовать мощное оборудование в маломощных сетях;
-
обеспечивает надежность и безопасность технологических процессов производства;
-
оснащено защитой от аварийных ситуаций;
-
снижает риск быстрого износа элементов электродвигателей: обмоток, изоляций, контактных групп;
-
заменяет малоэффективное и устаревшее механическое оборудование;
-
в отличие от частотных преобразователей, имеет более низкую стоимость;
-
снижает вероятность перегрева кабелей и аварийной сработки генераторов, чувствительных к скачкам напряжения;
-
экономит электричество, снижая энергопотери при запуске;
-
может интегрироваться в различные системы автоматизации;
-
уменьшает электромагнитные помехи, регулируя запуск по трем фазам.
Также УПП увеличивает экономическую выгоду предприятия, так как с его помощью снижаются расходы на техобслуживание и ремонт оборудования.
На что обратить внимание, выбирая софтстартер?
При подборе устройства плавного пуска необходимо учитывать величину нагрузки, характерную оборудованию, для которого планируется установка устройства.
Различают несколько типов нагрузки:
-
нормальная — электроток при запуске превышает норму не более, чем в три раза. Характерна для прессов, вентиляторов, эскалаторов;
-
тяжелая и очень тяжелая — превышает номинал в 4,5–6 раз. Встречается в центрифугах, дробилках, поршневых компрессорах. В таких случаях необходима установка УПП с запасом мощности.
Также для корректной работы прибора учитывайте условия окружающей среды, в которой будет установлено оборудование — температурный режим, норму влажности, загрязненность. Согласно технической документации УПП должно располагаться в месте с хорошей вентиляцией и теплоотводом.
Характеристики популярных моделей
Одними из востребованных моделей софтстартеров являются VT-3N и VT-3О.

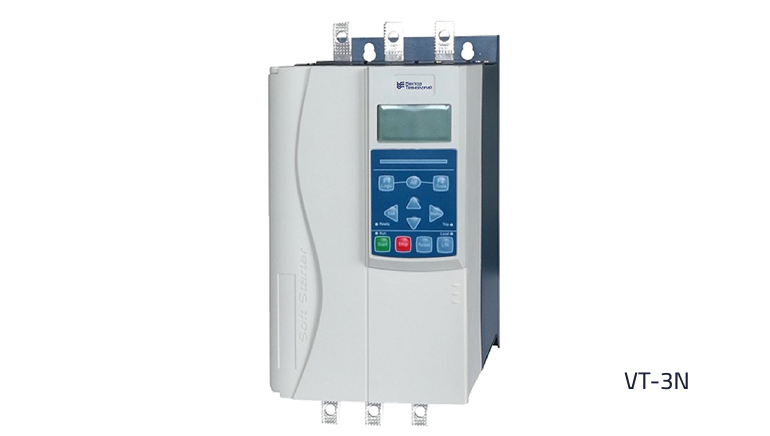

VT-3N
Работа прибора основана на применении встроенного байпасного реле или внешнего байпасного контактора. Они выводят из цепи электродвигатель при завершении разгона и достижении необходимого напряжения. Электроток перестает поступать, и устройство начинает охлаждаться. VT-3N характеризуется большим диапазоном мощности — 11–355 кВт.
VT-3О
В данном УПП напряжение на электродвигатель подается в online-режиме с помощью полупроводниковых ключей, благодаря чему устройство имеет постоянную связь с мотором в режиме реального времени. Использование внешних контакторов «БайПас» в VT-3О не требуется. Данная серия имеет увеличенный диапазон мощности (11–600 кВт) и более крупные габариты в сравнение с VT-3N.
Выбор модели зависит от особенностей электродвигателя оборудования и условий его эксплуатации. Если при подборе и покупке устройств плавного пуска возникли трудности, лучше обратиться за помощью к специалистам.
