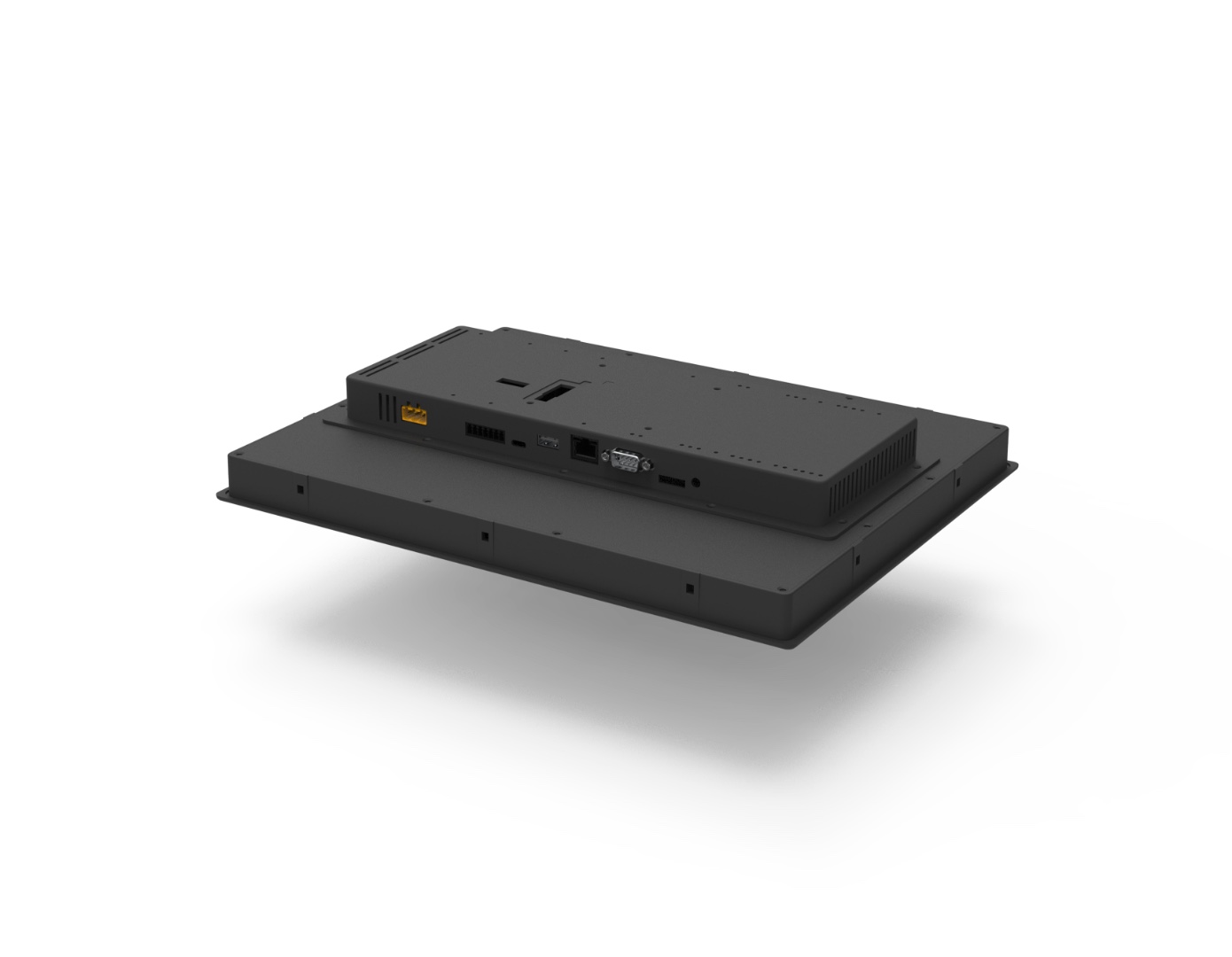

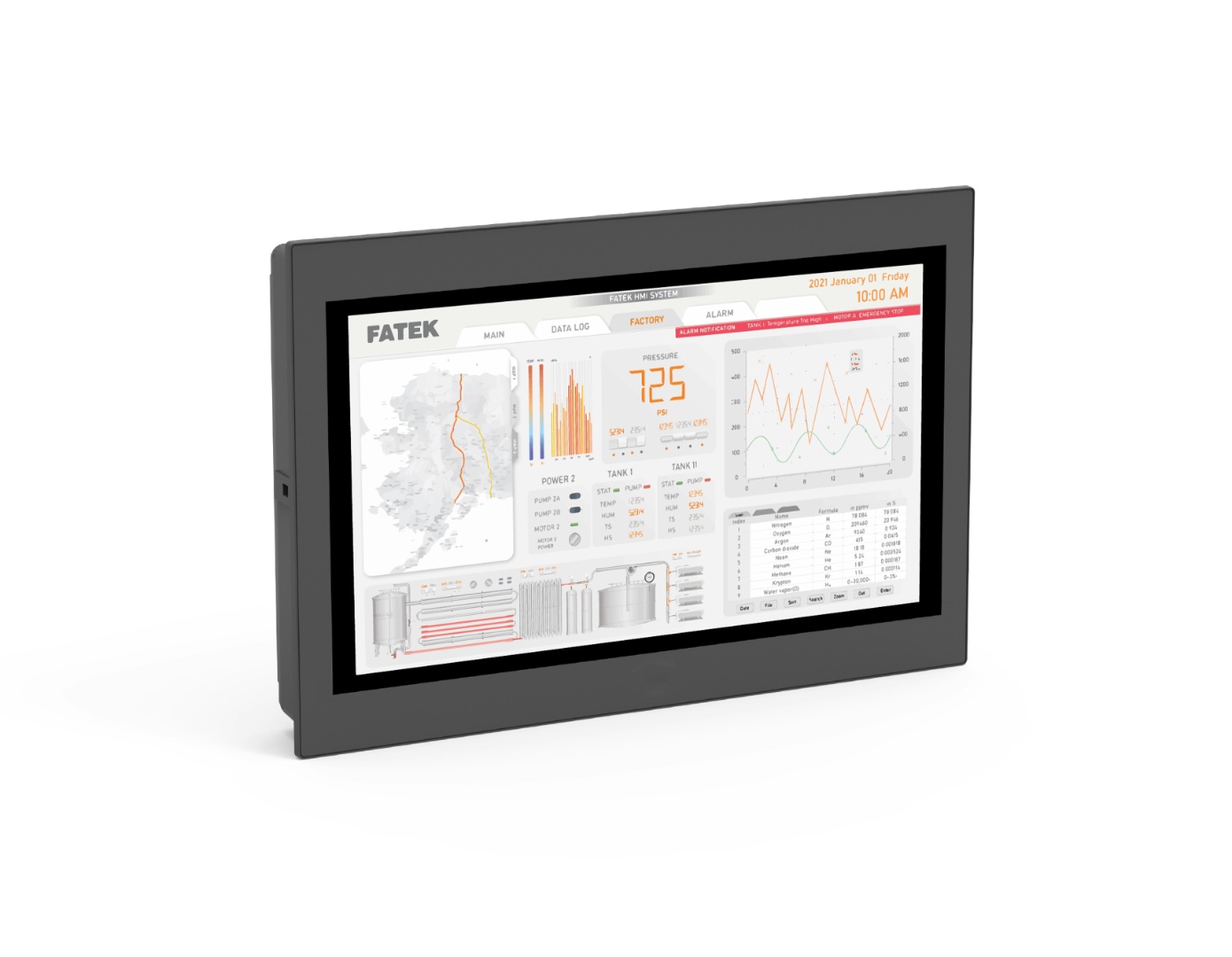

Панель оператора Fatek P5102N1 (10" HMI Advance)

Модель

P5102S

P5102N

P5102N1

P5102VS

Дисплей

Тип дисплея

TFT LCD, 16.7M Colors

Размер

10.2” (16:9)

Разрешение

800 X 480

Подсветка

LED, 350nits

Время подсветки

30,000 часов

Тач панель

Тип

4-проводной, резистивный

Память

Флеш

256Мб

Оперативная память

128Мб

Внутреннее хранилище пользователей

64Мб

Проектная память

32Мб

Часы реального времени

Встроенный

I/O Порт

Последовательный 1

Коннектор: D-Sub 9-Pin
COM1: RS-232 (TXD, RXD, RTS, CTS)

Коннектор: D-Sub 9-Pin
COM1: RS-232 (TXD, RXD)
COM2: RS-422/485
COM3: RS-485

Последовательный 2

Коннектор: Pluggable Terminal Block
COM3: RS-422/485(Isolation)
COM4: RS-485(Isolation)

---

Видео


---

Коннектор: D-Sub 15-Pin
VGA Input (Resolution fix in 800X600)

LAN

---

10M/100M

10M/100M

---

USB

USB2.0 Type-A (Host)x1
USB2.0 Type mini-B (Device)x1

---

---

Да

---

microSD

---

---

да

---

Audio

HB1 основной + B1 дополнительный

PLC расширение

Да (для RS-422/485)

Питание

Вход питания

24Vdc±20% (

Потребление

0.42A@24VDC

0.48A@24VDC

Изоляция

50MΩ до  500VDC

Окружающая среда


Степень защиты

Передняя панель: IP65 / Задняя крышка: IP20

Рабочая температура

0 ~ 50℃

Температура хранения

-20 ~ 60℃

Влажность

10%~90%@ 40°C

Максимальное напряжение

AC500V/20mA/1 Min.

Вибрация

5 to 9Hz Half-amplitude: 3.5mm
9 to 150 Hz Constant acceleration: 19.6m/s² (2G)
3 directions of X, Y, Z: 10times (IEC61131-2 complaints)

Подавление шума

1000Vp-p, width 1us, rising time 1ns

Сопротивление заземления

Ниже 100Ω

Вес и размеры

Cut-out

259.5*201.5

W x H x D (mm)

271.5*213.5*44.6

Вес

1340

1360

1380

1360

Сертификация

CE、UL

CE
