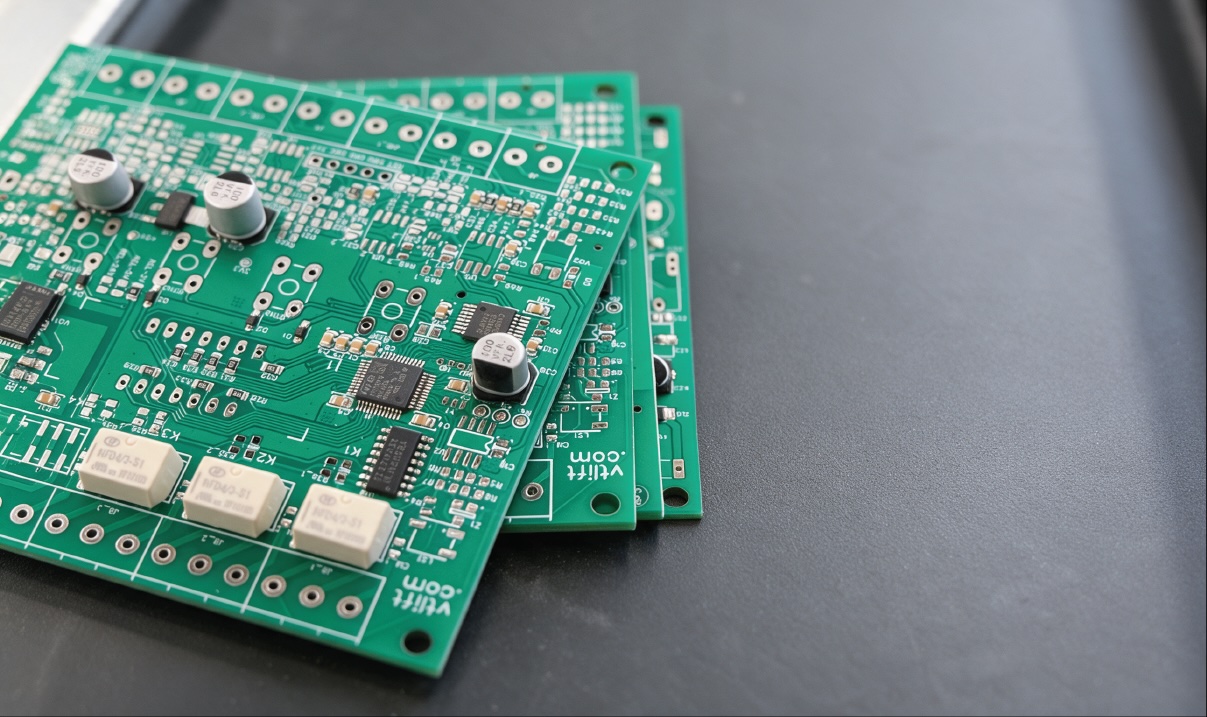

Автоматический анализ печатных плат с помощью системы машинного зрения

Система предназначена для автоматизированного контроля качества печатных плат (PCB) методом позонного сравнения. Решение позволяет быстро выявлять дефекты пайки и отклонения от эталона без сложного программирования и длительной настройки.

Как это работает

Процесс инспекции разделен на три интуитивно понятных этапа:

1. Создание сетки и обучение. В интерфейсе программы поверх изображения эталонной (заведомо исправной) платы строится сетка зон (секторов). Для обучения системе достаточно сделать несколько снимков каждого сектора качественной платы. Настройки сохраняются, формируя эталонную модель.
2. Позонный анализ. При поступлении новой платы система в реальном времени сравнивает каждый сектор с сохраненными эталонными изображениями.
3. Мгновенная детекция аномалий. Если система находит отличие в каком-либо секторе (например, выделенная область не припаяна, отсутствует компонент или есть дефект монтажа), эта ячейка мгновенно помечается на экране маркером «anomaly».

Ключевые преимущества

• Точная локализация дефекта. Инженер получает не просто общий сигнал «брак», а точный визуальный адрес проблемы на плате, что многократно ускоряет диагностику и исправление ошибок.
• Простота и скорость настройки. Обучение модели занимает минуты. Не требуется писать код или размечать тысячи изображений — система обучается на нескольких снимках эталона.
• Эффективный контроль пайки. Алгоритм чутко реагирует на отсутствие пайки в выделенных зонах, исключая пропуск критических дефектов сборки.

Если вашему производству требуется надежный контроль качества электронных компонентов, мы готовы взять на себя весь цикл работ: от анализа задачи и подбора оборудования до интеграции системы в вашу производственную линию и её дальнейшего сопровождения.
Наш опыт — более 16 лет в промышленной автоматизации. Наш результат — это надежная, удобная и понятная в обслуживании система, которая повышает производительность и снижает потери.
