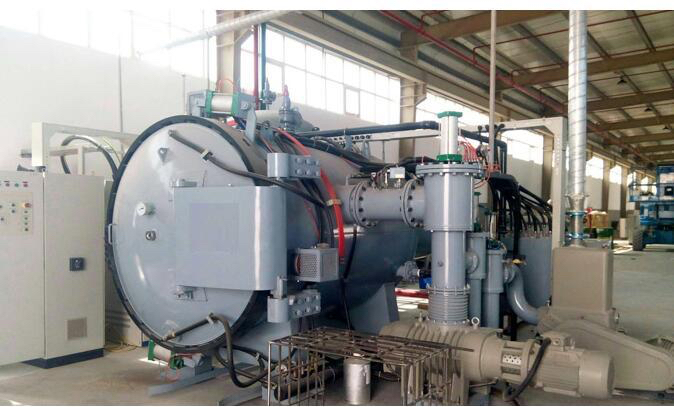

Модернизация системы управления вакуумной печи

Модернизация системы контроля и управления вакуумной печи

В рамках проекта выполнена модернизация системы управления вакуумной печи, используемой для термической обработки металлических изделий. Основной целью работ было повышение надёжности оборудования, точности технологических параметров и удобства эксплуатации.

Задачи проекта

- замена устаревшей системы управления с ограниченной поддержкой;
- сохранение существующего силового оборудования и кабельных трасс;
- реализация современной системы визуализации технологического процесса;
- повышение точности поддержания температуры и вакуума;
- обеспечение архивации параметров и удобного интерфейса оператора.

Реализация

Система управления:
Выполнена замена контроллера Siemens S5 на современную распределённую систему ввода-вывода VIPA SLIO. Система укомплектована необходимыми модулями для работы с датчиками температуры, вакуума и исполнительными механизмами (нагреватели, клапаны, вакуумные насосы).

Панель оператора (HMI):
Установлена сенсорная панель оператора с графической визуализацией процесса, отображением текущих параметров, трендов и аварийных сообщений.

Программное обеспечение:
Разработано программное обеспечение для ПЛК с реализацией алгоритмов управления печью, включая PID-регулирование температуры, управление вакуумной системой и обработку аварийных ситуаций.
Создан удобный интерфейс оператора с возможностью мониторинга и управления процессом.

Результаты

- повышена точность поддержания технологических параметров;
- улучшено качество термообработки изделий;
- обеспечена наглядная визуализация и архивирование данных;
- сокращено время диагностики и обслуживания оборудования;
- продлён срок эксплуатации установки за счёт модернизации системы управления.

Наши возможности

Если вашему производству требуется не только модернизация отдельных участков, но и полноценное проектирование АСУ ТП, мы готовы реализовать проект под ключ: от анализа текущих процессов и разработки технического задания до ввода системы в эксплуатацию и дальнейшего сопровождения.

Работаем с ПЛК, панелями оператора и SCADA-системами ведущих производителей: Siemens, Yaskawa (VIPA), FATEK, Omron, ОВЕН и других.

Наш опыт -  более 16 лет в промышленной автоматизации. Результат нашей работы - это надёжные, удобные и понятные в эксплуатации системы, повышающие эффективность производства и снижающие потери.
